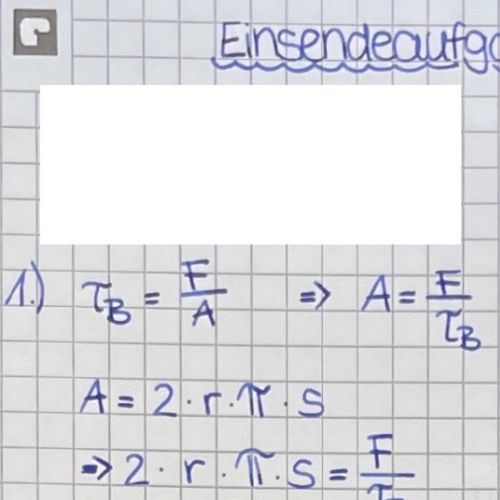

1. In eine Blechplatte aus S235JR (in Rechnung zu setzende τB = 400 N/mm2) mit
s = 15 mm sollen Löcher gestanzt werden. Es steht eine Stanzmaschine mit einer
maximalen Stempelkraft F = 300 kN zur Verfügung.
Wie groß kann der maximale Durchmesser der zu stanzenden Löcher sein?
2. Die Achse, auf der die Seilscheibe der Förderanlage eines Grubenschachtes gelagert
ist, soll berechnet werden.
a) dmax an der Stelle I-I
b) τ an der Stelle II-IIDas Seil, an dem der Förderkorb mit F1 = 250 kN hängt, wird unter einem Winkel
von α = 45° zur Seiltrommel der Fördermaschine geführt. Die Gewichtskraft der
Seilscheibe beträgt F2 = 55 kN.
gegeben: d1 = 180 mm; σbzul = 50 N/mm2
(FR zeichnerisch mithilfe des Kräfteparallelogramms ermitteln!)
3. Berechnen Sie die maximale Durchbiegung des
skizzierten I-Trägers.
E = 2,1 · 105 N/mm2
I = 344 cm4
F = 2 000 N
l =2m
F1 = 1 100 N
l1 = 1,7 m
Fertigen Sie bei der Lösung eine Skizze der Mb-Fläche an.
