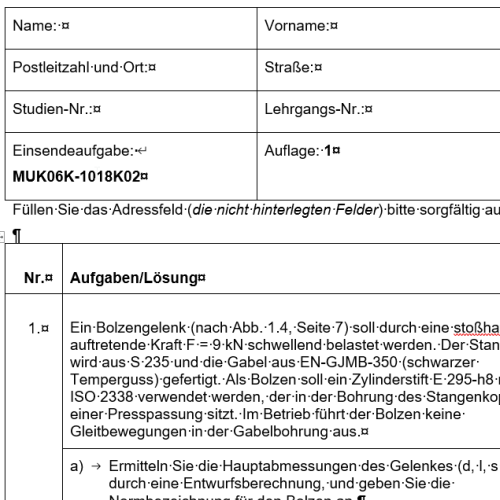

MUK06K-1018K02

2. Die Nabe eines Schalthebels aus Grauguss soll mit einer Welle aus E 295 mit dem Durchmesser dW = 22 mm durch einen Kegelkerbstift nach ISO 8744 als Querstift verbunden werden. (Abb. D.1). Am Ende des Hebels mit der Länge l1 = 50 mm ist zur Befestigung der Rückstellfeder ein Passkerbstift nach DIN 1469-C6x30-St (Kerbstift mit Hals und gerundeter Nut am Ende) eingesetzt, sodass die freie Stiftlänge l2 = 15 mm beträgt. Die größte Federkraft F = 300 N greift schwellend an. Der Nabendurchmesser betrage: D = 45 mm.
a) Wählen Sie einen zum Wellendurchmesser dW passenden Querstift aus, überprüfen Sie die Querstiftverbindung und geben Sie die Normbezeichnung des Kegelkerbstiftes an.
b) Überprüfen Sie die vorgesehene Steckstiftverbindung an der Rückholfeder und korrigieren Sie gegebenenfalls den Durchmesser des Passkerbstiftes (s = 12 mm).
