MUK07K / 1216 K02- Achsen, Wellen, Zapfen

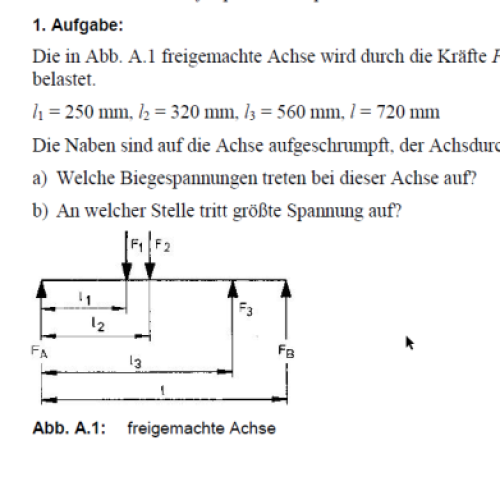

2. Eine Getriebewelle nach Abb. 5.1 hat einen Durchmesser d = 50 mm. Sie soll bei einer Drehzahl von 320 min-1 eine Leistung von 20 kW übertragen. F1 = 2,2 kN, F2 = 2,4 kN.
b zul = 86 N/mm²; t zul = 78 N/mm²
a) Welche Lagerkräfte FA und FB sind vorhanden und welche größte Spannung ist im Wellenquerschnitt vorhanden?
b) An welcher Stelle tritt diese Spannung auf?
c) Ist sie zulässig?
d) Wie groß ist der Verdrehwinkel ?
e) Fertigen Sie eine Werkstattzeichnung der Welle mit vollständiger Bemaßung einschließlich Passfedernuten und Lagersitze für Gleitlager (Maße dazu frei wählbar), wenn die Welle an den Nuten zwei Zahnräder mit Passfedern aufnehmen soll. (2 Ansichten)
