MUK05K-xx01-K03_Komplette Aufgabe mit Lösung & CAD

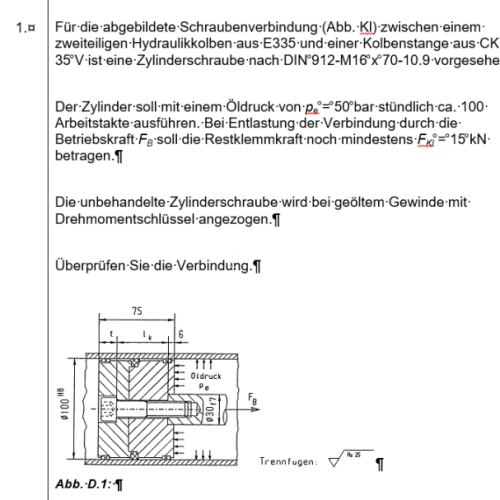

1. Für die abgebildete Schraubenverbindung (Abb. Kl) zwischen einem zweiteiligen Hydraulikkolben aus E335 und einer Kolbenstange aus CK 35 V ist eine Zylinderschraube nach DIN 912-M16 x 70-10.9 vorgesehen.
Der Zylinder soll mit einem Öldruck von pe = 50 bar stündlich ca. 100 Arbeitstakte ausführen. Bei Entlastung der Verbindung durch die Betriebskraft FB soll die Restklemmkraft noch mindestens FKl = 15 kN betragen.
Die unbehandelte Zylinderschraube wird bei geöltem Gewinde mit Drehmomentschlüssel angezogen.
Überprüfen Sie die Verbindung.

2. Eine Welle aus E 295 soll über eine Kegelpressverbindung ein Drehmoment  T = 650 Nm auf eine Riemenscheibe übertragen.
Die erforderliche axiale Aufpresskraft Fa  45 kN soll über den Gewindezapfen der Welle mittels einer Sechskantmutter, DIN 439 (Feingewinde), nach Abb. D.2 aufgebracht werden. Das Gewinde ist unbehandelt und geölt. Die Mutter soll über Drehmomentschlüssel angezogen werden.
Ermitteln Sie eine passende Gewindegröße, die erforderliche Vorspannkraft (FVM) und das Anzugsmoment Ma (Mutter wird nach dem ersten Betrieb nachgezogen!)
